Si estás pensando en instalar un ventilador de techo en tu hogar, es fundamental comprender cómo funciona y qué componentes conforman su diagrama. En este artículo, te brindaremos todo lo que necesitas saber sobre el diagrama de un ventilador de techo.
El diagrama de un ventilador de techo muestra las diversas partes y conexiones que componen este electrodoméstico tan popular.
Desde las aspas hasta el motor y el interruptor de encendido, cada elemento desempeña un papel crucial en el funcionamiento del ventilador. Además, entender el diagrama te permitirá realizar reparaciones o mejoras de manera más eficiente.
Exploraremos a fondo cada elemento clave en el diagrama, ofreciendo explicaciones claras y concisas para que puedas comprender fácilmente cómo funciona tu ventilador de techo. Desde la instalación inicial hasta el mantenimiento y solución de problemas, estarás preparado para mantener tu ventilador en perfecto estado.
Ya sea que estés interesado en aprender sobre ingeniería eléctrica o simplemente desees saber cómo funciona tu ventilador de techo, este artículo proporcionará la información precisa y valiosa que necesitas. ¡Acompáñanos en este recorrido por el diagrama de un ventilador de techo!
¿cÓmo conectar un ventilador de techo?

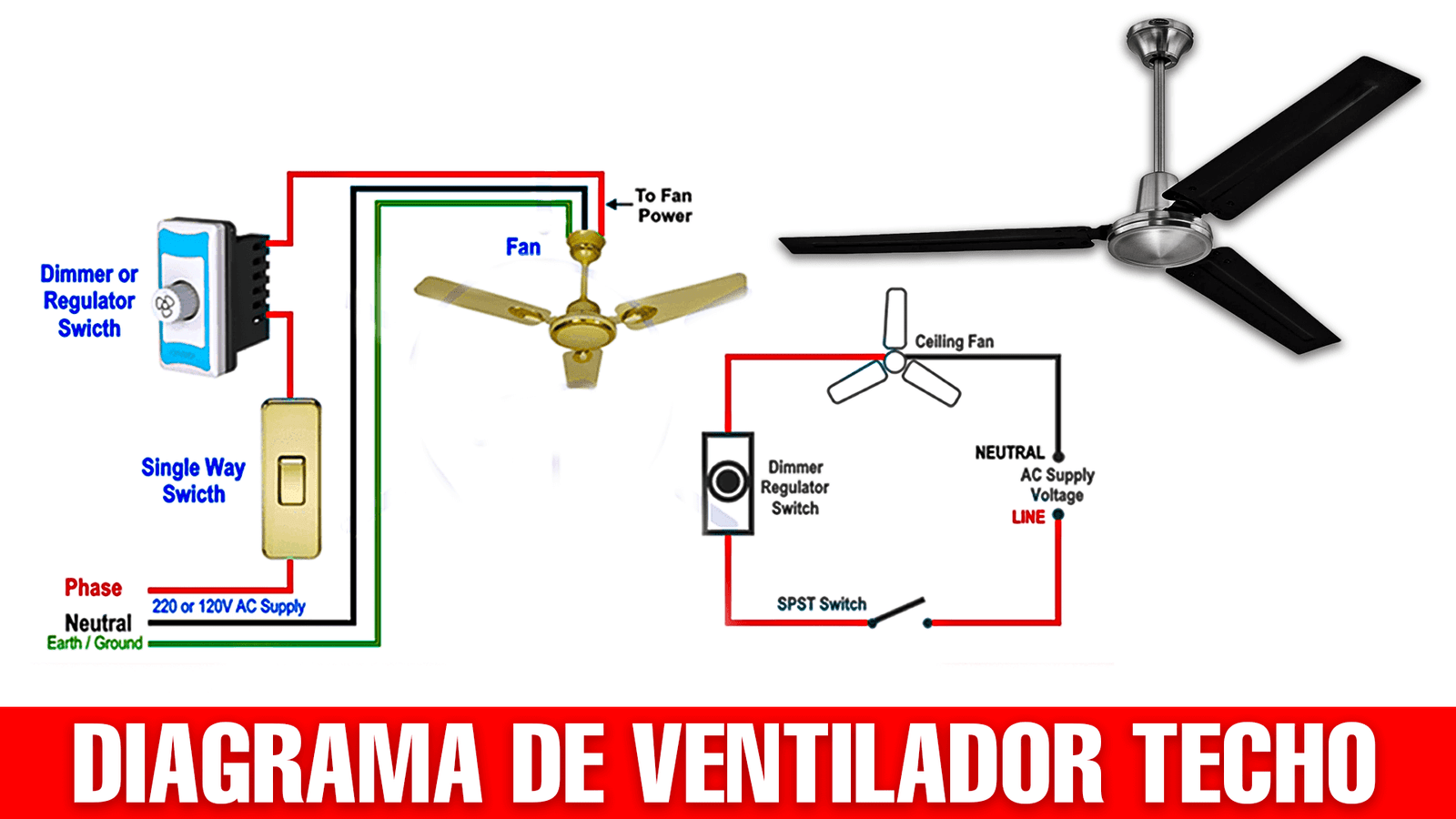

Este es un diagrama de ventilador de techo típico para la conexión de un ventilador de techo con un capacitor de 2.5 microfaradios (uF), un interruptor y un controlador de velocidad. A continuación te explico los pasos para realizar la conexión:
1. Cableado Principal
– L (Línea): El cable rojo que viene de la fuente de alimentación (fase).
– N (Neutro): El cable azul que viene de la fuente de alimentación (neutro).
2. Interruptor y Controlador de Velocidad
– La Línea (L) entra primero en el interruptor. El interruptor se utiliza para encender y apagar el ventilador.
– Desde el interruptor, la línea se conecta al controlador de velocidad. Este dispositivo ajusta la velocidad del ventilador.
– La salida del controlador de velocidad se conecta a la «fase» o entrada de corriente del ventilador.
3. Conexión al Motor del Ventilador
– Común (Common): Conectado al cable negro. Es el retorno de corriente desde el ventilador hacia el neutro.
– Arranque (Starting): Este es el cable rojo que está conectado al capacitor. Se utiliza para ayudar a arrancar el motor del ventilador.
– Funcionamiento (Running): Este es el cable amarillo que también está conectado al capacitor. Es el que mantiene el motor en funcionamiento una vez que ha arrancado.
4. Capacitor
– El capacitor de 2.5uF tiene dos terminales:
– Un terminal se conecta al cable de arranque (rojo).
– El otro terminal se conecta al cable de funcionamiento (amarillo).
– Esto permite que el ventilador tenga el par de arranque necesario para poner en marcha las aspas.
5. Neutro
– El cable neutro (N) se conecta directamente al terminal común del motor del ventilador (cable negro).
6. Conexión Final
– Los cables de la línea de alimentación (L y N) deben conectarse al interruptor y al ventilador como se indica.
– Una vez realizado esto, el ventilador debería funcionar correctamente. Puedes encenderlo con el interruptor y ajustar la velocidad con el controlador.
Resumen de Conexiones:
– Línea (L): Va al interruptor y luego al controlador de velocidad, que se conecta al ventilador.
– Neutro (N): Va directamente al común del motor del ventilador.
– Capacitor: Conectado entre las conexiones de arranque y funcionamiento.
Este esquema es para un ventilador típico con control de velocidad y capacitor externo. Si sigues este paso a paso, deberías poder hacer la conexión correctamente.
¿Qué es un ventilador de techo y para qué se utiliza?
Un ventilador de techo es un dispositivo de climatización diseñado para ser instalado en el techo de una habitación.
Su función principal es mover el aire, creando una brisa que ayuda a mantener el ambiente fresco, especialmente en climas cálidos.
A diferencia de los ventiladores de pie o de mesa, los ventiladores de techo operan a una altura que permite una distribución más uniforme del aire, lo que los convierte en una opción ideal para espacios amplios como salas de estar, comedores y patios.
Muchos modelos cuentan con una función de reversión que permite que las aspas giren en sentido contrario, empujando el aire caliente hacia abajo.
Esto es particularmente beneficioso en invierno, ya que el aire caliente tiende a acumularse en la parte superior de la habitación, y al hacer circular este aire, se puede mejorar la eficiencia del sistema de calefacción, logrando un ambiente más confortable.
Ventajas de tener un ventilador de techo en tu hogar
Una de las principales ventajas de tener un ventilador de techo en casa es su eficiencia energética. En comparación con los sistemas de aire acondicionado, los ventiladores de techo consumen significativamente menos electricidad.
Esto se traduce en facturas de energía más bajas y un menor impacto ambiental. Al utilizar un ventilador, puedes mantener una temperatura agradable sin depender exclusivamente de equipos que requieren más energía.
Tipos de ventiladores de techo y sus características
Existen varios tipos de ventiladores de techo, cada uno diseñado para cumplir con necesidades específicas.
Uno de los más comunes es el ventilador de techo estándar, que generalmente cuenta con tres o más aspas y es adecuado para la mayoría de los hogares.
Estos modelos son ideales para habitaciones grandes y ofrecen un buen equilibrio entre rendimiento y estética.
A menudo, vienen con diferentes velocidades y opciones de control remoto, lo que aumenta su conveniencia.
Los ventiladores de techo de bajo perfil son otra opción popular, especialmente para habitaciones con techos bajos.
Estos modelos están diseñados para estar más cerca del techo, lo que evita que las aspas golpeen la cabeza de los ocupantes. Son una excelente opción para espacios como cocinas y baños, donde el espacio vertical es limitado
. A pesar de su diseño compacto, suelen ofrecer un buen rendimiento en términos de circulación de aire.
Por último, los ventiladores de techo con luz combinan la funcionalidad del ventilador con la iluminación.
Estos modelos cuentan con un sistema de luces integrado, lo que los convierte en una excelente opción para habitaciones donde se necesita tanto ventilación como iluminación.
Son especialmente útiles en comedores y salas de estar, donde la iluminación ambiental es importante. Además, al combinar dos funciones en un solo dispositivo, se ahorra espacio y se simplifica la decoración.
Cómo elegir el tamaño adecuado de un ventilador de techo
Elegir el tamaño adecuado de un ventilador de techo es crucial para garantizar su eficacia.
Un ventilador demasiado pequeño puede no proporcionar suficiente circulación de aire, mientras que uno demasiado grande puede resultar en un flujo de aire incómodo.
La regla general es que el diámetro del ventilador debe ser proporcional al tamaño de la habitación.
Por ejemplo, para una habitación de hasta 13 m², un ventilador de 76 cm de diámetro es ideal, mientras que para espacios más grandes, se recomienda un ventilador de 122 cm o más.
Además del tamaño, es importante considerar la altura del techo.
En techos altos, se puede optar por un ventilador de gran altura o un modelo con una caña de extensión que permita que las aspas estén a una altura óptima para una mejor circulación de aire.
La altura ideal para un ventilador de techo es de entre 2.4 y 2.7 metros del suelo. Esto asegura que el aire se distribuya adecuadamente sin que las aspas sean un riesgo de golpeo.
Por último, también es crucial tener en cuenta la estética del ventilador en relación con el tamaño del espacio.
Un ventilador de gran tamaño en una habitación pequeña puede dominar el espacio visualmente y hacer que se sienta abarrotado, mientras que un ventilador pequeño en un gran salón puede parecer insignificante.
Por lo tanto, al elegir el tamaño del ventilador de techo, es esencial equilibrar tanto la funcionalidad como la apariencia.
Instalación de un ventilador de techo paso a paso
Instalar un ventilador de techo puede parecer una tarea complicada, pero con las herramientas adecuadas y un poco de paciencia, es un proyecto que se puede realizar en casa.
Antes de comenzar, asegúrate de tener todos los materiales necesarios: un ventilador de techo, un destornillador, un taladro, un nivel y, si es posible, un ayudante. Además, es fundamental desconectar la energía eléctrica en la zona donde realizarás la instalación para evitar accidentes.
El primer paso es retirar el ventilador o luz existente, si hay uno. Para ello, quita las tapas de los interruptores y desatornilla el dispositivo del techo. Asegúrate de seguir las instrucciones del fabricante y tomar nota de cómo están conectados los cables. Una vez que todo esté desmontado, es momento de instalar el soporte del nuevo ventilador. Este soporte debe ser resistente, ya que sostendrá el peso del ventilador en funcionamiento.
Conclusiones y recomendaciones finales
En conclusión, entender el diagrama de ventilador de techo y sus componentes es esencial para aprovechar al máximo este útil electrodoméstico. Desde su instalación hasta el mantenimiento, cada aspecto influye en su rendimiento y durabilidad. Tener un ventilador en casa no solo mejora la comodidad térmica, sino que también puede ser una opción decorativa que complementa el estilo de tu hogar.
Es importante evaluar las necesidades específicas de tu espacio antes de elegir un ventilador, considerando factores como el tamaño, el tipo y la eficiencia energética. Asimismo, realizar un mantenimiento regular y estar atento a cualquier problema que pueda surgir garantizará que tu ventilador funcione de manera óptima a lo largo del tiempo.
Finalmente, recuerda que un ventilador de techo no solo es un aparato de confort, sino también una inversión en la calidad de vida de tu hogar. Con la información adecuada y un enfoque proactivo en su uso y mantenimiento, podrás disfrutar de un ambiente fresco y agradable durante todo el año.
